Elija la superficie objetivo
Configure un plano, una pendiente simple o una pendiente doble. Registre el punto de referencia y los valores de diseño antes de comenzar el trabajo.
Operación representativa de nivelación del terreno · USDA NRCS, Public Domain
Agricultura de precisión
GNSS Land Leveling
System AG808
Planifique una superficie. Controle la pendiente.
Una solución de nivelación de terrenos GPS/RTK que incluye una terminal con pantalla inteligente, un receptor GNSS y una unidad de control (ECU) para el control guiado de la pendiente durante las labores de campo, tanto de día como de noche.
Cómo funciona
- 01
Planificar la superficie
Configure el diseño del terreno deseado en la terminal con pantalla.
- 02
Medir y guiar
El sistema GNSS proporciona la posición y la elevación en tiempo real, guiando el apero con precisión.
- 03
Controlar el implemento
La unidad de control (ECU) ajusta automáticamente la cuchilla para seguir el diseño y mantener la pendiente establecida.

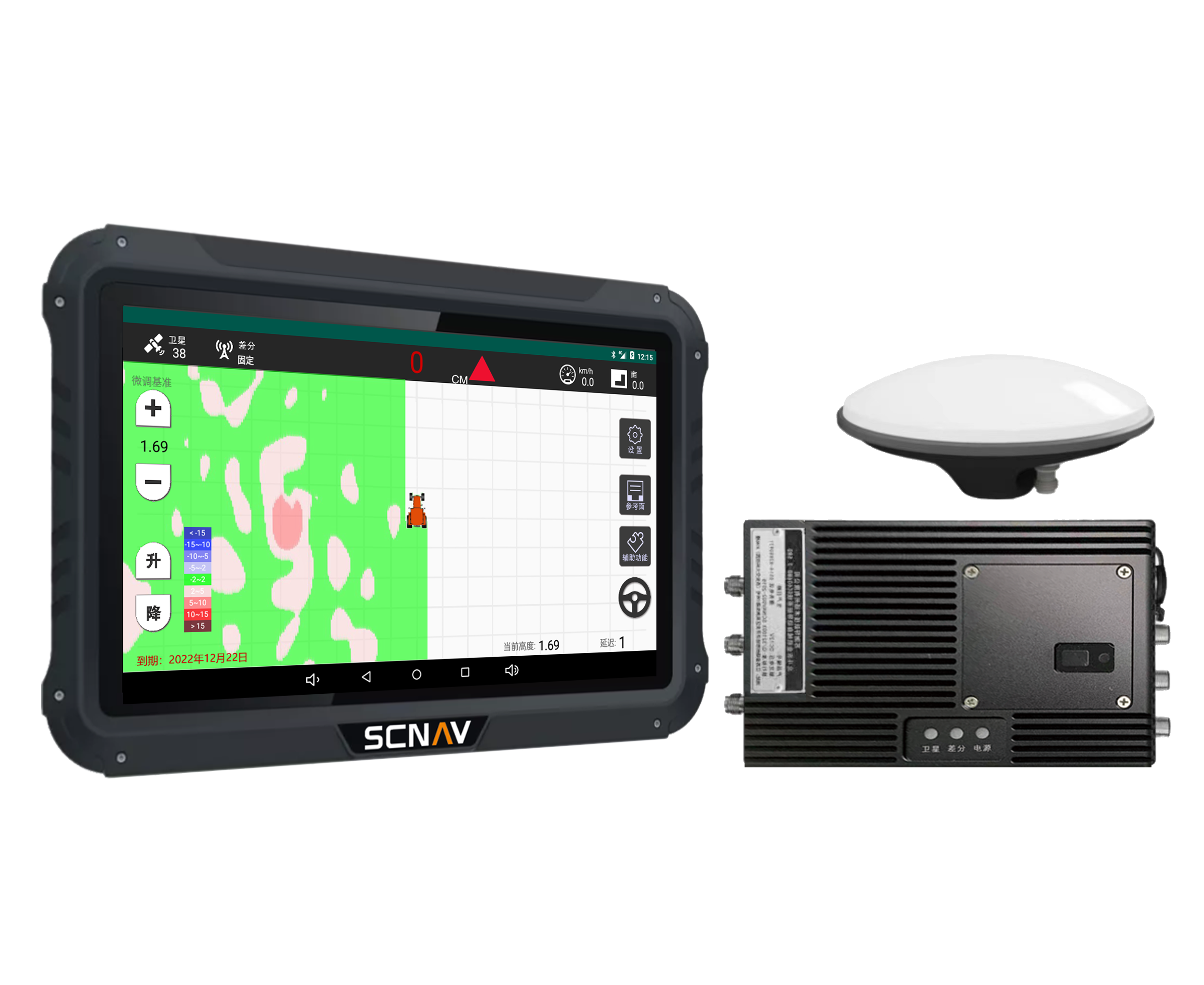

Hardware del sistema
Un flujo de trabajo conectado para el control de pendientes.
El AG808 integra el posicionamiento, la guía de pendiente en pantalla y el control del apero en una única configuración de campo.
- Terminal de pantalla inteligente
- Pantalla de alta definición de 10,1 pulgadas con respuesta multitáctil instantánea; resistente al polvo, al agua, a los golpes y a las interferencias magnéticas, con rendimiento estable.
- Antena satelital
- Recibe señales de posicionamiento y se encarga de recopilar señales satelitales.
- Controlador ECU
- Incluye radio inalámbrica y controlador hidráulico integrados.
Antes de la puesta en marcha
La configuración de campo importa tanto como el sistema.
Confirme estos tres aspectos antes de realizar el pedido o la puesta en marcha del AG808 para una máquina específica.
Planifique una solución GNSS fiable
El radio de 30 km de la estación base indicado es un máximo, no una garantía de precisión. Verifique el terreno, la señal y la normativa local sobre radiofrecuencia.
Verifique la instalación completa
Confirme la geometría del implemento, el sistema hidráulico, la alimentación eléctrica, el tendido de cables y el control manual. Realice la calibración y las pruebas a baja velocidad.
Notas técnicas de planificación
Detalles para una configuración de campo sólida.
Consulte los temas pertinentes para su máquina y el terreno antes de la puesta en marcha. Registre la superficie de diseño acordada, la fuente de corrección, los desfases de la máquina y las comprobaciones del instalador en el archivo del trabajo para poder revisar la configuración posteriormente.
Planificación de la fuente de corrección y la estación base
La presentación suministrada indica un radio máximo de 30 km para la estación base y señala que una sola base puede dar servicio a varias máquinas. Esta cifra representa el límite superior de cobertura, no una garantía de precisión uniforme en todo el radio.
El alcance y la fiabilidad de la posición dependen de la ubicación de la base, el terreno, los obstáculos, el entorno de radiofrecuencia, la normativa y la visibilidad de los satélites. Confirme la fuente de corrección antes de la puesta en marcha y regístrela en el archivo del trabajo.
Compatibilidad y requisitos del implemento

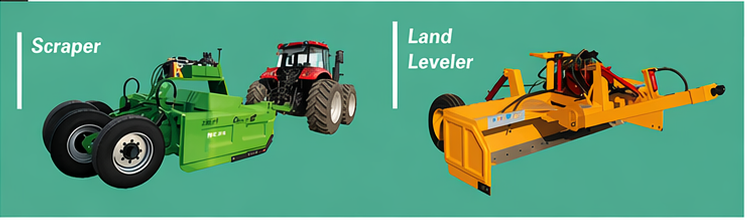

El material suministrado incluye palas niveladoras telescópicas, palas para esponjar el suelo, palas niveladoras para arrozales y traíllas (scrapers), además de ilustrar maquinaria remolcada por tractor y equipos tipo motoniveladora.
Antes de realizar la compra, verifique la máquina, el apero, la geometría de montaje, el sistema hidráulico, la potencia, el recorrido de los cables, la posición de la antena y el sistema de anulación manual. El hecho de que los conectores sean similares no garantiza la compatibilidad.
Para comprobar la compatibilidad, facilite la siguiente información: modelo y año del tractor o motoniveladora, tipo y anchura del apero, interfaz hidráulica, potencia disponible, posición de la antena y detalles del servicio de corrección.
Instalación y puesta en marcha
- Inspeccione el tractor, el apero y el sistema hidráulico antes de instalar el hardware de control.
- Monte la antena GNSS con una vista despejada del cielo y registre su desfase respecto al apero.
- Fije el terminal y la ECU; proteja los cables del calor, de puntos de atrapamiento y de piezas móviles.
- Conecte el control hidráulico y verifique los movimientos de elevación, descenso y anulación manual.
- Introduzca las dimensiones, seleccione la corrección, confirme una solución fija y realice una prueba a baja velocidad.
- Registre los detalles de la máquina, los desfases, el firmware, la corrección, la fecha de calibración y el técnico.
Nota de seguridad: Esta descripción general no sustituye al manual de instalación específico del modelo ni al instalador capacitado. No opere el control automático hasta que se hayan verificado la dirección, los límites, la anulación de emergencia y las distancias de seguridad.
Calibración y verificación del nivel final
La calibración alinea la referencia digital con la máquina y el implemento. Utilice un punto de referencia estable, confirme los desfases de la antena y de la hoja, verifique la corrección y compruebe el implemento sobre una superficie conocida.
Registre el modo de diseño, los valores, el punto de referencia y la fuente de corrección. Vuelva a realizar la comprobación tras mover el hardware, cambiar de implemento, modificar el sistema hidráulico, actualizar el firmware o detectar diferencias de nivel recurrentes. Verifique el nivel final utilizando el método de topografía aprobado.
Documentación y pruebas
Revise los detalles del flujo de trabajo.
Utilice la documentación técnica y el informe de pruebas de campo para evaluar el sistema en función de sus propias condiciones.
FAQ
Cuestiones prácticas de planificación.
¿Puede AG808 crear una pendiente en lugar de un campo plano?
El material suministrado describe los modos de diseño de plano, pendiente simple y pendiente doble. El operador introduce los valores objetivo antes de comenzar el trabajo.
¿Un radio de base de 30 km garantiza la precisión?
No. Se trata de un máximo especificado. El terreno, la configuración de la antena, las condiciones de radio y la visibilidad de los satélites afectan al rendimiento.
¿Qué implementos se muestran como compatibles?
La presentación enumera palas niveladoras telescópicas, palas para mullir el suelo, palas niveladoras para arrozales y traíllas. Cada máquina e interfaz hidráulica requiere una verificación individual.
Soporte · Siguiente paso
Compare AG808 con su máquina y su campo.
Envíe el modelo de su máquina, las dimensiones del apero, los detalles del sistema hidráulico y la fuente de corrección prevista para una revisión de la configuración. De este modo, Towaytek podrá identificar la documentación y las cuestiones de configuración que deben resolverse antes de la cotización o la instalación.
